V elektroinstalaci často věnujeme největší pozornost jističům, stykačům nebo řídicím prvkům. Přitom právě spojení vodičů je místem, kde může vzniknout zvýšený přechodový odpor, zahřívání nebo porucha. Kvalitně zvolená svorka proto není drobností, ale zásadním konstrukčním prvkem.
Moderní rozvaděče dnes běžně využívají bezšroubové svorky, které umožňují rychlou montáž a stabilní kontakt bez nutnosti dotahování šroubů. V prostředí s vibracemi nebo častými teplotními změnami představují výrazné zvýšení provozní jistoty.
Typy svorek a jejich funkční rozdíly
Pro správný návrh je důležité rozlišovat jednotlivé typy svorek podle jejich účelu. Každá varianta je optimalizována pro jiný způsob zapojení nebo prostorové řešení.
| Typ svorky | Hlavní využití | Typická výhoda |
| Bezšroubové svorky | Rychlá montáž vodičů v rozvaděči | Úspora času a stabilní kontakt |
| Propojovací svorky | Spojení více vodičů v jednom bodě | Přehledná distribuce signálu |
| Patrové svorky | Více úrovní připojení na DIN liště | Úspora místa v rozvaděči |
Tabulka ukazuje, že výběr není jen otázkou ceny nebo dostupnosti, ale především konstrukční logiky celého rozvaděče.
Kdy zvolit bezšroubové řešení?
Bezšroubové svorky jsou vhodné zejména tam, kde je požadována rychlá a opakovatelná montáž. Pružinový mechanismus zajišťuje konstantní přítlak vodiče, což eliminuje riziko uvolnění spoje při vibracích.
V průmyslových aplikacích, kde dochází k častým změnám zapojení nebo servisním zásahům, představují efektivní řešení s minimálními nároky na údržbu.
Eshop.schmachtl.cz
Propojovací a patrové svorky v rozvaděči
Propojovací svorky nacházejí uplatnění tam, kde je nutné spojit více vodičů do jednoho distribučního bodu. Umožňují přehledné rozdělení napájení nebo signálu bez nutnosti složitých kabelových svazků.

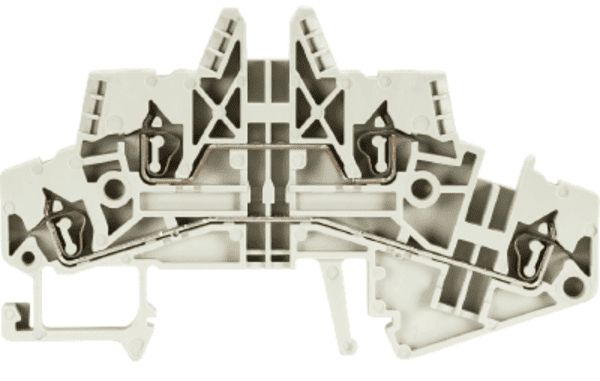

V situacích s omezeným prostorem jsou vhodné patrové svorky, které umožňují víceúrovňové zapojení na jedné DIN liště. Tento typ konstrukce šetří místo a zároveň zachovává přehlednost zapojení.
Správné rozmístění svorek v rozvaděči usnadňuje orientaci při servisních zásazích a minimalizuje riziko chyb při přepojování.
Nejčastější chyby při návrhu zapojení
Zkušenosti z praxe ukazují, že podcenění kvality spojů může vést k dlouhodobým problémům. Nejčastější chybou je nevhodné dimenzování podle průřezu vodiče nebo zatížení obvodu.
Dalším rizikem je kombinování různých typů svorek bez jasné koncepce, což komplikuje orientaci v rozvaděči. Při vyšších proudových zatíženích může nesprávná volba vést k zahřívání a degradaci kontaktů.
Pečlivý návrh a správný výběr svorek jsou proto stejně důležité jako volba jistících prvků.
Spoj, který rozhoduje o bezpečnosti
Bezšroubové, propojovací i patrové svorky představují základní stavební kámen každého rozvaděče. Jejich správný výběr ovlivňuje nejen rychlost montáže, ale především bezpečnost a dlouhodobou spolehlivost elektroinstalace.
Systematický přístup k návrhu zapojení a respektování technických parametrů jednotlivých typů svorek minimalizují riziko poruch a usnadňují budoucí servis. V oblasti rozvaděčové techniky rozhodují právě tyto detaily o kvalitě výsledného řešení.
